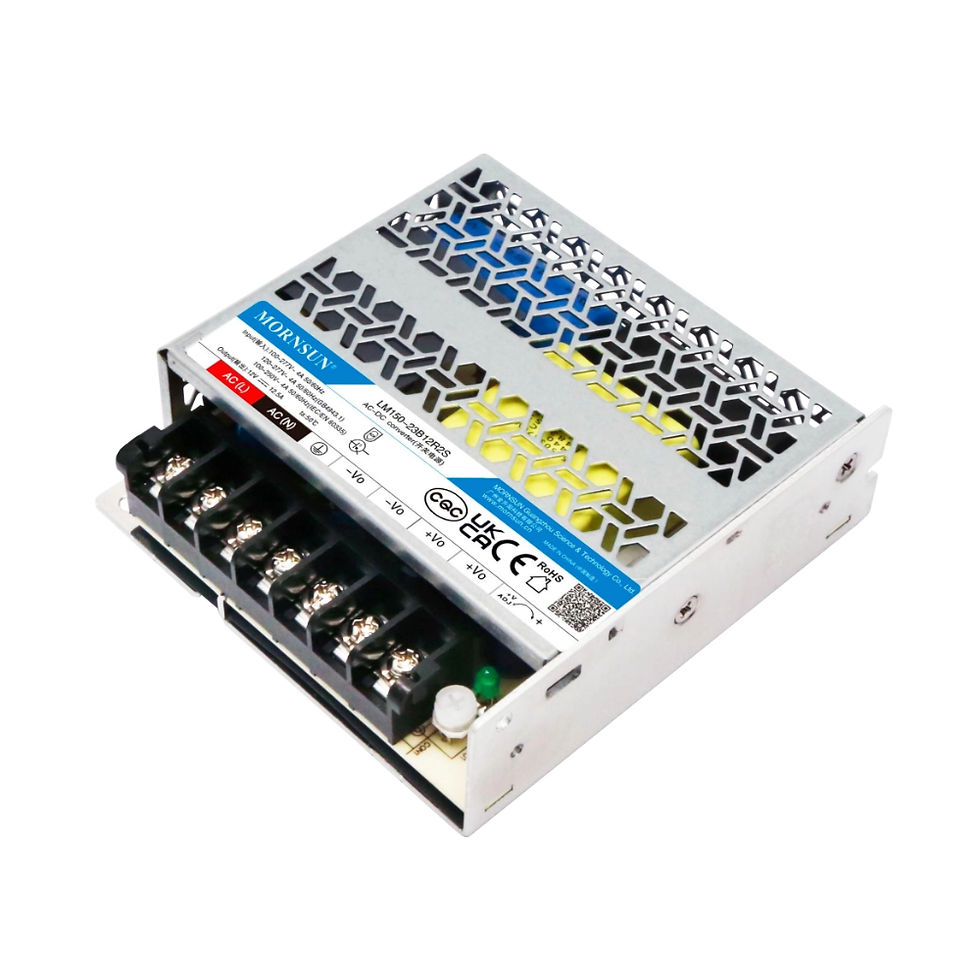

Série LM150-23BxxR2S Fonte de Alimentação Chaveada AC/DC 150W Industrial em Invólucro Metálico

MORNSUN POWER
Jan 8
5 min read

Visão Geral do Produto

A série LM150-23BxxR2S é uma fonte de alimentação de segunda geração no formato padrão industrial ultrapequeno em invólucro metálico da MORNSUN, representando uma inovação de design completa em tamanho, desempenho e confiabilidade. É a escolha ideal para aplicações que exigem alta densidade de potência e desempenho robusto. Esta série apresenta uma faixa de tensão de entrada universal, capacidade de entrada dupla CA/CC, relação custo-benefício superior, baixo consumo de energia, alta eficiência e isolamento de segurança reforçado. O produto é seguro, confiável e oferece excelente desempenho EMC.

Modelos do Produto: LM150-23B05R2S, LM150-23B12R2S, LM150-23B15R2S, LM150-23B24R2S, LM150-23B36R2S, LM150-23B48R2S, LM150-23B54R2S

Características Principais

Alta Densidade de Potência: Invólucro metálico compacto 159mm x 97mm x 40mm para saída de 150W.
Faixa de Entrada Universal: 80 - 305 VCA / 100 - 430 VCC (entrada de dupla utilização CA/CC nos mesmos terminais).
Alta Eficiência: Até 93,0 % de eficiência típica (a 230 VCA).
Ampla Temperatura de Operação: -40 °C a +70 °C (com derating até +85 °C).
Alto Isolamento: Isolamento entrada-saída 3000 VCA (por 1 minuto).
Baixo Consumo em Standby: < 0,75 W (a 230 VCA).
Baixa Ondulação e Ruído.
Proteções Abrangentes: Proteção contra curto-circuito (modo soluço, autorrecuperável), proteção contra sobrecorrente (110 % - 150 % Io, Limitação de corrente constante, autorrecuperável), proteção contra sobretensão (clamping, autorrecuperável).
Operação em Altitude: Adequado para aplicações de até 5000 metros.
Conformidade de Segurança: Atende aos requisitos da Categoria de Sobretensão III EN62477.
Alta Confiabilidade e Garantia: Garantia de 3 anos.

Aplicações

Controles industriais, telas de exibição LED, sistemas de segurança, telecomunicações, instrumentação e outros campos que requerem alimentação de alta confiabilidade.

Conformidade de Segurança e EMC

Padrões de Segurança: Certificado GB4943.1 & BS EN/EN62368-1; conforme com UL/IEC62368-1, IS13252 (Parte 1), BS EN/EN60335-1, BS EN/EN61558-1, EN62477-1. Classe de Segurança I.
Padrões EMC:
- Emissões EMC: Perturbações conduzidas e irradiadas atendem à Classe B CISPR32/EN55032.
- Imunidade EMC: Conforme a série IEC/EN61000-4, incluindo ESD (Contato ±4 kV/Ar ±8 kV), Imunidade a Campos Irradiados (10 V/m), Imunidade a Surto Rápido (±2 kV para fonte, ±1 kV para E/S), Imunidade a Surto (Linha-Linha ±2 kV/Linha-PE ±4 kV) etc., Critério de Desempenho A.

Seleção de Modelo e Parâmetros de Saída

O produto está disponível em versões padrão e aprimoradas: LM150-23BxxR2S-Q (com revestimento conformado) e LM150-23BxxR2S-QG (com revestimento conformado dupla face). Vários kits estão disponíveis.

Especificações Detalhadas do Modelo:

LM150-23B05R2S: Potência de Saída 150 W, Saída Nominal 5 V/30 A, Faixa de Ajuste da Tensão de Saída 4,75-5,5 V, Eficiência Típica 88,5 % (230 VCA).
LM150-23B12R2S: Potência de Saída 156 W, Saída Nominal 12 V/13 A, Faixa de Ajuste da Tensão de Saída 10,8-13,2 V, Eficiência Típica 91,5 %.
LM150-23B15R2S: Potência de Saída 157,5 W, Saída Nominal 15 V/10,5 A, Faixa de Ajuste da Tensão de Saída 13,5-16,5 V, Eficiência Típica 92,0 %.
LM150-23B24R2S: Potência de Saída 158,4 W, Saída Nominal 24 V/6,6 A, Faixa de Ajuste da Tensão de Saída 21,6-26,4 V, Eficiência Típica 93,0 %.
LM150-23B36R2S: Potência de Saída 154,8 W, Saída Nominal 36 V/4,3 A, Faixa de Ajuste da Tensão de Saída 32,4-39,6 V, Eficiência Típica 93,0 %.
LM150-23B48R2S: Potência de Saída 153,6 W, Saída Nominal 48 V/3,2 A, Faixa de Ajuste da Tensão de Saída 43,2-52,8 V, Eficiência Típica 93,0 %.
LM150-23B54R2S: Potência de Saída 151,2 W, Saída Nominal 54 V/2,8 A, Faixa de Ajuste da Tensão de Saída 48,6-59,4 V, Eficiência Típica 93,0 %.

Especificações Elétricas Detalhadas

Características de Entrada:

Faixa de Tensão de Entrada: 80-305 VCA; 100-430 VCC.
Frequência de Entrada: 47-63 Hz.
Corrente de Entrada (Máx.): 4,0 A @ 115 VCA; 2,2 A @ 230 VCA.
Corrente de Inrush (Máx.): Partida a frio: 50 A (pico) @ 115 VCA, 80 A (pico) @ 230 VCA.
Corrente de Fuga: < 2,0 mA @ 264 VCA.
Eficiência: Atende aos padrões DOE Nível VI e COC Nível 2.

Características de Saída:

Precisão da Tensão de Saída: ± 2 % (em toda a faixa de linha, carga e temperatura).
Regulação de Linha: ± 0,5 % (para o modelo de 5 V: 90-305 VCA; para outros: 80-305 VCA).
Regulação de Carga: ± 1 % (carga de 10 %-100 % para o modelo de 5 V); ± 0,5 % (carga de 20 %-100 % para outros modelos).
Ondulação e Ruído de Saída (Pico a Pico, BW 20 MHz):
- Modelo 5 V: 100 mV máx.
- Modelos 12 V, 15 V: 120 mV máx.
- Modelos 24 V, 36 V, 48 V, 54 V: 150 mV máx.
Coeficiente de Temperatura: ± 0,03 %/°C.
Carga Mínima: 10 % (para partida e operação estáveis do modelo de 5 V).
Consumo em Standby: < 0,75 W @ 230 VCA.
Tempo de Retenção (Hold-up Time): Típ. 20 ms @ 115 VCA; Típ. 60 ms @ 230 VCA.

Características Gerais:

Resistência de Isolamento: ≥ 100 MΩ (testado a 500 VCC).
Temperatura de Operação e Armazenamento: -40 °C a +85 °C.
Umidade de Operação e Armazenamento: 20 % a 90 % UR (sem condensação).
Frequência de Chaveamento: Típ. 100 kHz.
Derating da Potência de Saída:
- Derating por Temperatura: Necessário acima de +70 °C até +85 °C.
- Derating por Tensão de Entrada: Necessário para tensões de entrada abaixo de 100 VCA.

Características Físicas e Mecânicas

Material do Invólucro: Metal (AL5052, SGCC).
Dimensões: 159,00 x 97,00 x 40,00 mm (C x L x A).
Peso: Típ. 580 g.
Método de Resfriamento: Convecção natural de ar ou resfriamento por ar forçado (com ventilador externo).
Ajuste da Tensão de Saída: Ajustável através do potenciômetro ADJ embutido (no sentido horário para aumentar).
Instalação: Para aplicações finais, o invólucro deve ser conectado de forma confiável ao terra de proteção (PE).

Notas Importantes

Todas as especificações são medidas à temperatura ambiente de 25 °C, entrada de 230 VCA e carga de saída nominal, salvo indicação em contrário.
É necessário derating para aplicações em altitude: acima de 2000 m, a temperatura de operação deve ser reduzida.
É necessária uma carga mínima (por exemplo, 10 % para o modelo de 5 V) para partida e operação estáveis.
O resfriamento por ar forçado é recomendado para operação em plena carga, especialmente em altas temperaturas ambientes. Consulte as curvas de derating.
O método de medição de ondulação e ruído utiliza um capacitor cerâmico de 10 µF em paralelo e um capacitor eletrolítico de 47 µF na saída.
A fonte de alimentação é um componente. O EMC final do sistema, a segurança e o desempenho térmico devem ser validados no equipamento final.
Versões personalizadas (por exemplo, tensão de saída modificada) estão disponíveis. Entre em contato conosco para requisitos específicos.
O pino "P" (terra do invólucro) deve ser conectado ao terra de proteção (PE) do sistema.
